Contexto y Objetivos
El aseguramiento de la integridad estructural y la continuidad operativa en puentes viales requiere un conocimiento preciso del comportamiento mecánico de sus componentes frente a solicitaciones dinámicas continuas. El Análisis Experimental de Tensiones (AET) mediante galgas extensométricas permite medir la deformación real provocada por el tránsito pesado y las variaciones ambientales, facilitando la calibración y validación de modelos numéricos de elementos finitos (FEA) y habilitando un mantenimiento predictivo basado en la condición estructural.
El Desafío: Monitoreo Continuo en Infraestructuras Viales
La instrumentación y supervisión a largo plazo de puentes carreteros presenta desafíos operativos y de ingeniería característicos:
- Extensión y Cableado: Las grandes longitudes de los tramos implican altos costos de tirada de cables, susceptibilidad a interferencias electromagnéticas, riesgos de cortes accidentales o vandalismo y dificultades de canalización.
- Comportamiento en Materiales Heterogéneos: La medición de deformaciones en estructuras de hormigón requiere sensores con longitudes de rejilla adecuadas para promediar las tensiones y evitar lecturas erróneas por heterogeneidad de los áridos.
- Condiciones Ambientales Rigurosas: Exposición directa a la intemperie, amplios gradientes térmicos, polvo y humedad, lo que exige una protección multicapa exhaustiva en los puntos de medición y gabinetes.
El aliado: MicroStrain by HBK
HBK suministra una solución integral y validada para Monitoreo de Salud Estructural (SHM), que abarca desde galgas extensométricas de alta resistencia y sistemas de recubrimiento químico hasta nodos de digitalización inalámbrica de ultra bajo consumo y pasarelas con sincronización temporal precisa y acceso a la nube.
La Solución Técnica
- Sensores de Deformación de Grilla Larga:
Utilización de galgas extensométricas lineales de larga longitud de rejilla (serie universal para análisis de tensiones sobre hormigón y estructuras civiles). Se aplica un esquema de protección multicapa compuesto por adhesivo de curado rápido, masilla butílica, lámina de aluminio como barrera de vapor y sellado final con silicona elastomérica para soportar la intemperie a largo plazo.

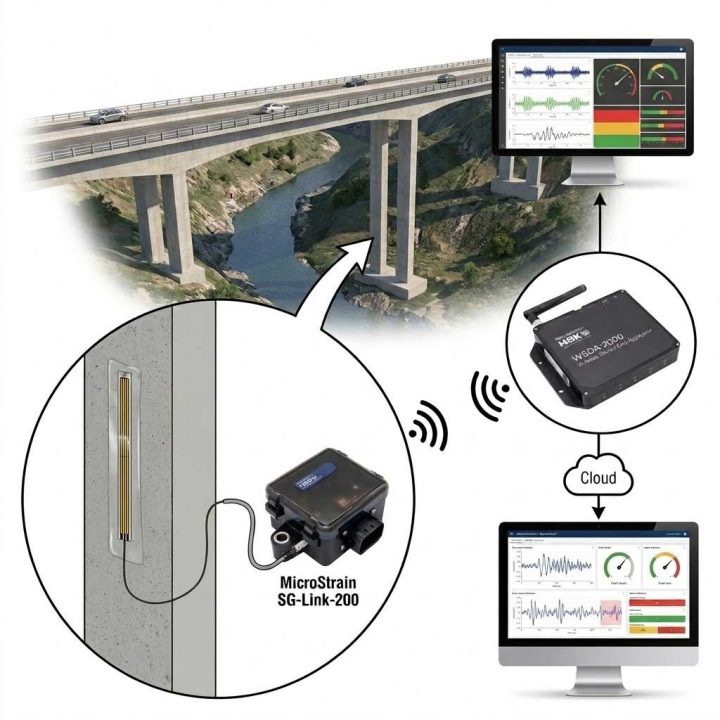

- Red de Nodos Inalámbricos (SG-Link-200):
Los sensores se conectan a nodos inalámbricos con acondicionamiento de señal programable, conversión A/D de alta resolución y carcasa estanca IP68. Cada nodo opera bajo protocolos de comunicación inalámbrica sincronizada (LXRS/LXRS+) en la banda libre de , garantizando una alta sincronización entre canales y transmisión sin pérdida de datos.
- Concentradores de Datos y Conectividad (WSDA-2000):
Los nodos transmiten a pasarelas inalámbricas industriales WSDA-2000 dispuestas estratégicamente para asegurar cobertura total y evitar apantallamientos estructurales. Las pasarelas sincronizan los flujos de datos, cuentan con almacenamiento local redundante y transmiten la información a la red mediante conectividad Ethernet/celular.
Procesamiento de Datos y Visualización
La administración y análisis del sistema se centraliza en una plataforma cloud especializada (SensorCloud):
- Supervisión en Tiempo Real y Dashboards: Visualización interactiva de series temporales, gráficos de deformación, valores de pico y métricas estadísticas de cada punto instrumentado.
- Configuración de Alarmas Automatizadas: Algoritmos de disparo configurables para emitir notificaciones y alertas automáticas ante eventos de sobrecarga o deformaciones que superen los umbrales críticos y márgenes de seguridad admisibles.
- Gestión y Configuración Remota: Capacidad de ajuste de parámetros de muestreo, diagnóstico del estado de batería y calibración remota de los nodos mediante servicios de conexión bidireccional (LiveConnect).
- Correlación de Datos: Facilidad para contrastar las deformaciones reales bajo cargas de tránsito con los estados teóricos calculados y pruebas de carga estáticas/dinámicas.
Conclusión
La combinación de galgas extensométricas de precisión con la tecnología de telemetría inalámbrica y gestión en la nube transforma la estructura del puente en un activo inteligente y permanentemente monitoreado. Esta solución elimina la complejidad del cableado extenso, minimiza los costos de instalación e intervención, y provee a los equipos de ingeniería datos certeros para evaluar la fatiga de materiales, optimizar las tareas de mantenimiento y garantizar la máxima seguridad vial.
