En instalaciones industriales con procesos variables, analizar la calidad de energía requiere mucho más que revisar un valor de factor de potencia o identificar un nivel elevado de distorsión armónica.
En Xoren abordamos estos estudios integrando mediciones reales, análisis de datos y simulación eléctrica en ETAP, con el objetivo de comprender cómo se comporta la instalación bajo sus diferentes condiciones operativas y evaluar soluciones antes de implementarlas.
En un reciente proyecto desarrollado para una planta siderúrgica, trabajamos sobre una instalación con elevada variabilidad de carga, presencia de equipos no lineales y sistemas de filtrado existentes. El desafío principal fue transformar una gran cantidad de registros de campo en información representativa y útil para la toma de decisiones.
Un enfoque integral

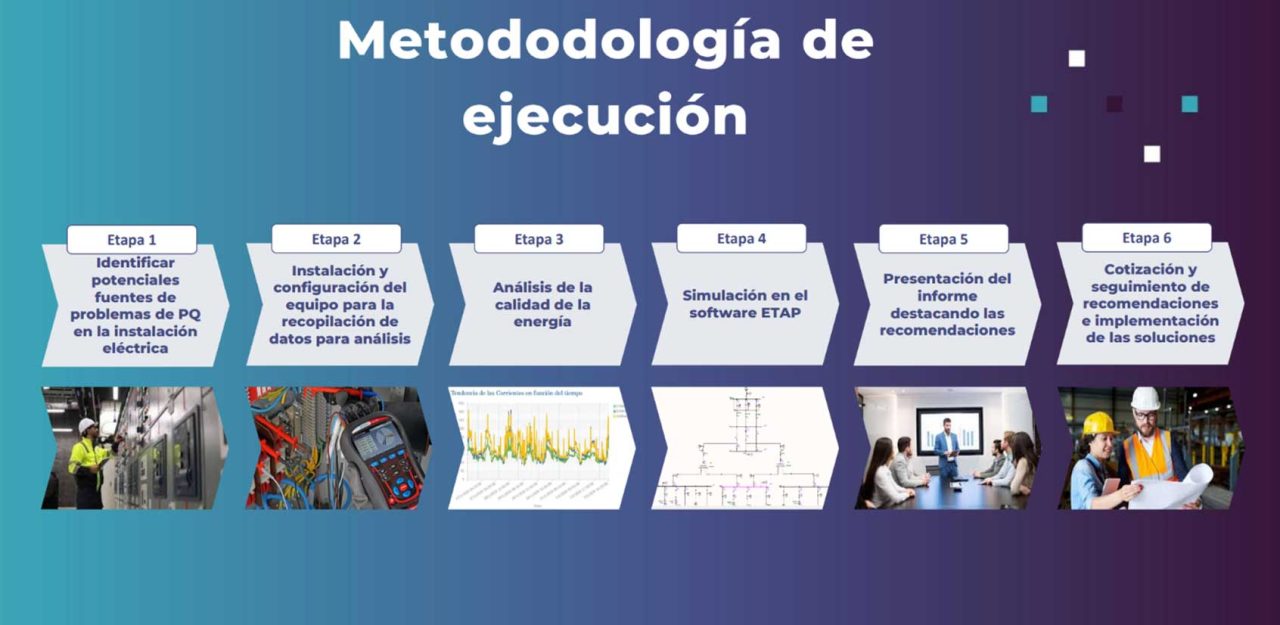

El estudio contempló:
- Planificación y revisión de la campaña de medición.

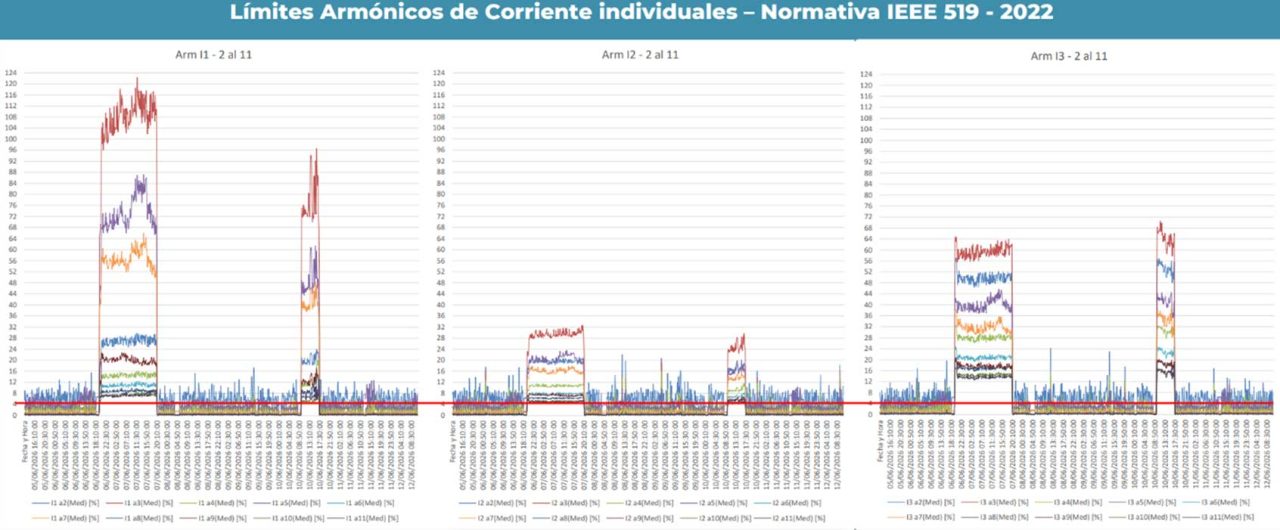

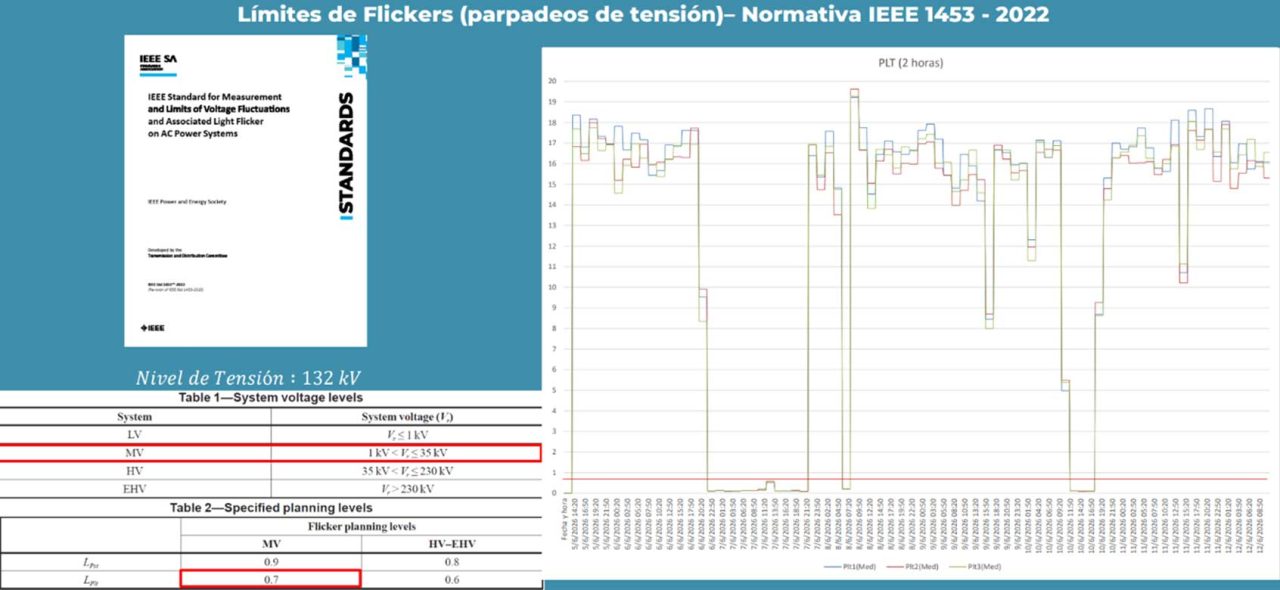

- Análisis de tensiones, corrientes, potencias, factor de potencia y armónicos.
- Validación y depuración de la información registrada.
- Identificación de los principales estados operativos de la planta.
- Evaluación estadística del comportamiento eléctrico.
- Generación de perfiles armónicos representativos.

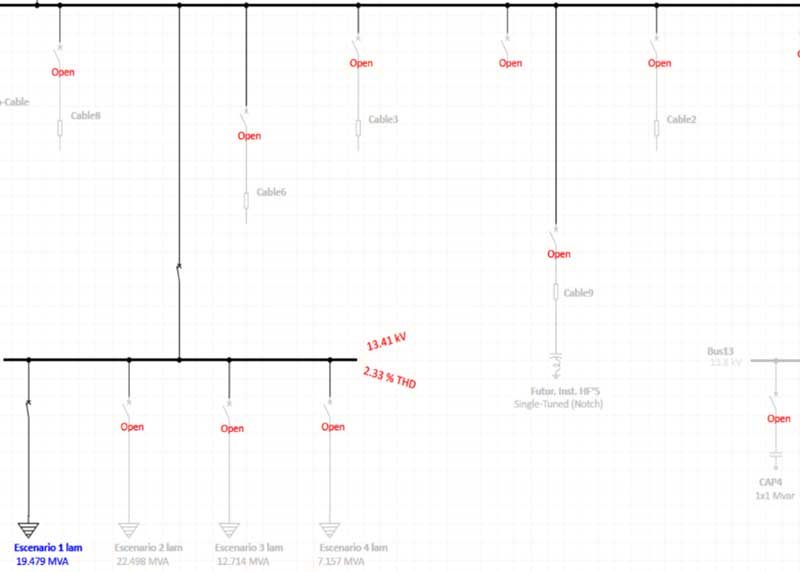

- Modelado de la red y sus principales componentes en ETAP.
- Simulación de diferentes configuraciones de carga, filtros y compensación reactiva.

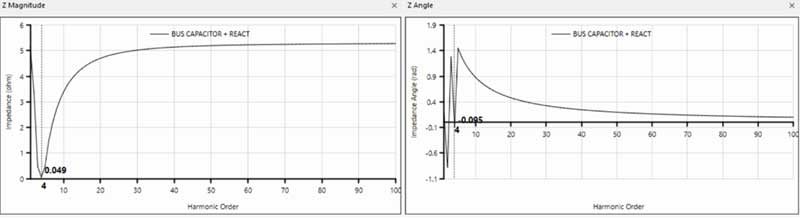

- Análisis de resonancias y respuesta en frecuencia.

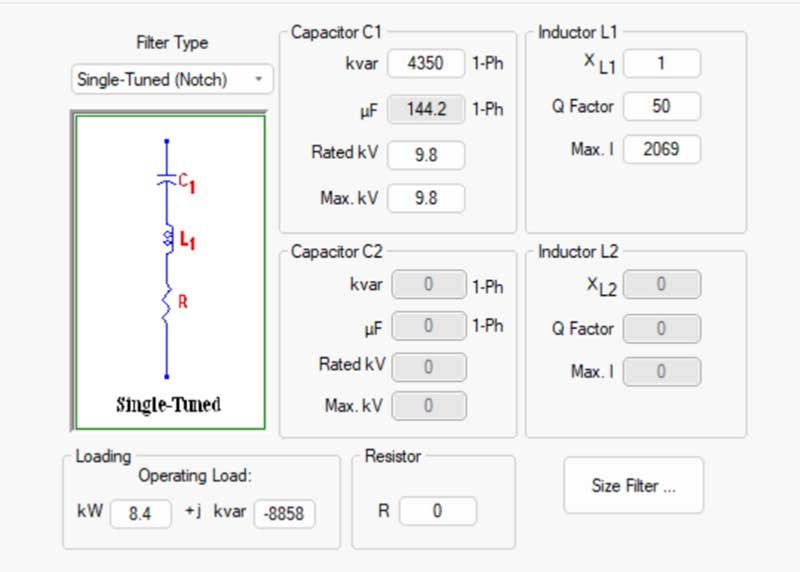

- Evaluación de alternativas de capacitores con reactores detuned.
- Elaboración de recomendaciones técnicas y operativas.
Representar una planta variable
Uno de los puntos más importantes fue evitar que una única medición puntual definiera toda la solución.
En instalaciones de este tipo, la demanda puede modificarse significativamente a lo largo del día. También pueden cambiar el estado de los filtros, la potencia reactiva requerida y la composición armónica de la corriente.
Por eso, la información se analizó considerando diferentes condiciones de funcionamiento y herramientas estadísticas como los percentiles. Esto permitió determinar qué niveles de compensación resultaban representativos para la mayor parte de la operación, sin diseñar exclusivamente para eventos extremos poco frecuentes.
El objetivo no fue simplemente encontrar la máxima demanda de potencia reactiva, sino entender:
- Qué capacidad resulta adecuada durante la operación habitual.
- Cuánto tiempo una alternativa podría resultar insuficiente.
- En qué condiciones podría aparecer sobrecompensación.
- Cómo debería responder la solución ante cambios de producción.
- Qué configuración ofrece un equilibrio adecuado entre desempeño y flexibilidad.
Perfiles armónicos basados en mediciones reales
La creación de perfiles armónicos para simulación requiere una revisión cuidadosa de la información obtenida en campo.
Las mediciones pueden incluir simultáneamente el efecto de las cargas, los filtros existentes y la propia respuesta de la red. Por eso, antes de incorporar los perfiles al modelo, se verificó su coherencia con las condiciones operativas observadas.

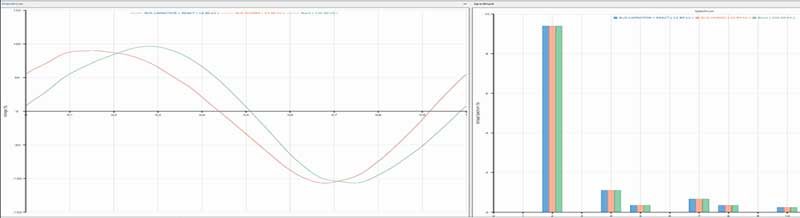

A partir de este proceso se generaron perfiles representativos para distintos escenarios de planta, que luego fueron utilizados en las simulaciones armónicas de ETAP.
Esto permitió reproducir con mayor fidelidad el comportamiento de la instalación y analizar el impacto de futuras modificaciones sobre:
- Los niveles de distorsión.
- La circulación de corrientes armónicas.
- La respuesta de los filtros.
- Las resonancias del sistema.
- La solicitación de capacitores y reactores.
Del modelo a la decisión
El modelo eléctrico permitió estudiar diferentes alternativas sin intervenir previamente la instalación.
Mediante análisis de flujo de carga, flujo armónico y respuesta en frecuencia, se evaluaron distintas combinaciones de filtros, bancos de capacitores y reactores detuned.
La selección de una solución no se realizó únicamente en función de la potencia reactiva requerida. También se consideraron:
- La variabilidad real del proceso.
- La interacción con los filtros existentes.
- El riesgo de resonancia.
- La capacidad térmica de los componentes.
- El comportamiento en condiciones de baja carga.
- La conveniencia de implementar compensación escalonada.
- La lógica necesaria para una operación segura.
Informes orientados a la implementación
El resultado final del estudio fue una documentación técnica destinada a respaldar decisiones de ingeniería y facilitar la futura especificación de los equipos.
Los informes incluyeron la caracterización de la instalación, los principales resultados de las mediciones, los escenarios analizados, la comparación entre alternativas y los criterios necesarios para dimensionar y verificar una solución de compensación detuned.
De esta manera, el cliente no recibe solamente una recomendación de capacidad en Mvar, sino una evaluación integral que permite definir:
- La arquitectura de compensación.
- La cantidad y distribución de etapas.
- La compatibilidad con el sistema existente.
- Las condiciones de conexión y desconexión.
- Los requerimientos eléctricos de capacitores y reactores.
- Los criterios de verificación durante la puesta en servicio.
Ingeniería basada en información
La principal diferencia entre seleccionar un equipo y desarrollar una solución de ingeniería está en la calidad del proceso utilizado para llegar a la decisión.
Medir permite conocer la instalación.
Analizar permite comprender su comportamiento.
Modelar permite evaluar alternativas.
Simular permite reducir riesgos antes de invertir.
